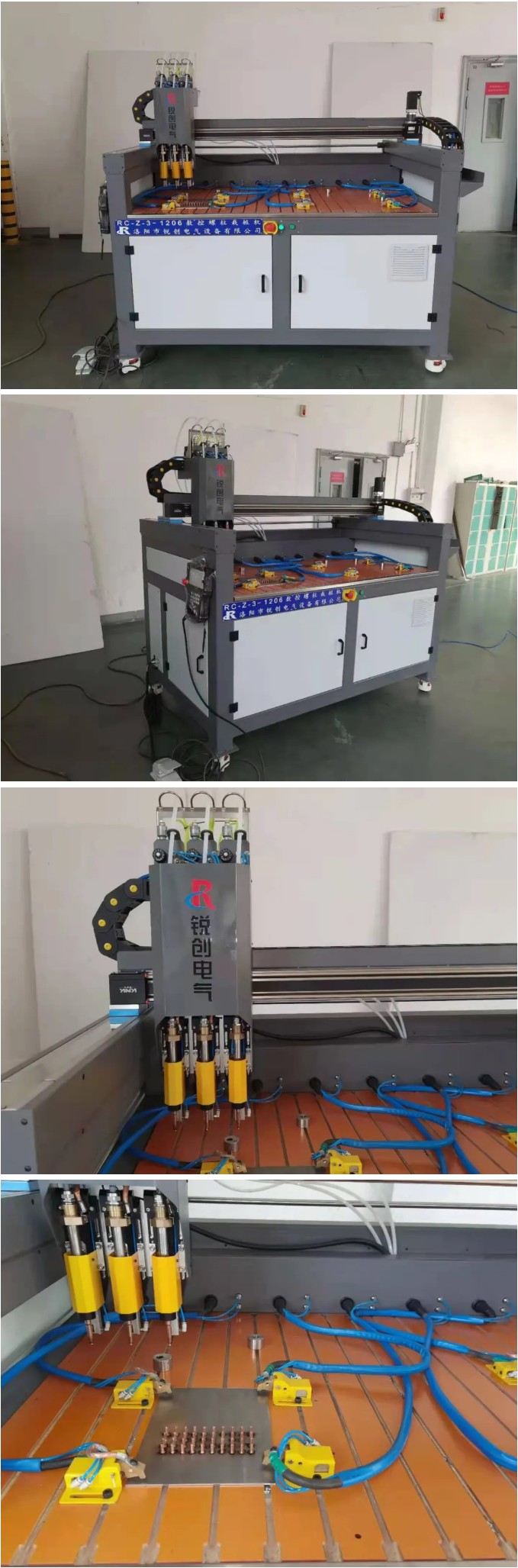

該設備機架設計為橫式結構，采用一體焊接機架從而保證整體機架結構，具有剛性好、穩定、經久耐用，并且保證了控制行走精度。橫式結構為龍門架行走短邊方向，采用高精度同步帶傳動。

     配備2把自動焊槍，采用直送焊槍，直送焊槍具有設計結構簡單、故障率低、出釘速度快等優點。

     系統是由送振動盤選釘器+氣動送釘機構+自動焊槍+送釘管組成，這個系統可以實現釘子自動輸送與焊接，送釘可靠性高，能自動檢測釘子的有無，提高系統的效率以及可靠性，設計結構簡單合理、穩定可靠。

     控制系統采用新的觸摸試示教一體的數控系統，控制器為進口新一代專用多軸聯動運動控制器系統，基于工業機器人系統開發的系統，穩定可靠，功能強大，人機界面為可移動式全真彩色手持盒，便于操作師傅現場使用過程中的調機，編程等操作。

   焊機是我們自主研發的雙電容組儲能焊機，具有數字化通訊功能，內部兩組電容，一組工作，另一組儲能，效率高一倍，壽命長一倍，充電時間幾乎可以忽略，同時可以與控制系統進行通訊，根據控制系統可同時控制3把（或多把）自動焊槍電壓的調整和焊接。

     直送槍小臺面栽樁機，適應材料廣泛：可焊接冷板、不銹鋼、鋁板、鍍鋅板等多種材料。 特別適用于小工件的批量型生產。

     洛陽銳創電氣設備有限公司，愿與您攜手并進，精誠合作，共創輝煌！
